Praktikum Jaringan Komputer - VLAN Static (Pertemuan 7)

Assalamualaikum Wr Wb

Halo teman teman semua... Seperti biasanya saya akan membuat rangkuman tentang perkuliahan, kali ini saya akan membuat rangkuman Mata kuliah Praktikum Jaringan Komputer. Pada pertemuan ke 7 yang memberi materi kak WEZ karena pak dosen sedang ada urusan lain jadi berhalangan untuk mengajar. Menurut saya pribadi kak WEZ juga sangat bagus dalam mengajar, kelihatan berpengalaman dan materi yang di ajarkan juga cukup jelas dan bisa dipahami.

Jaringan Komputer - Pembuatan Jaringan Sederhana (Pertemuan 6)

Peer To Peer


Assalamualaikum Wr Wb

Halo teman teman semua.... kali ini gue mau bikin tulisan lagi... tapi bikinya ga bisa santai alias gugup... karena di kasih waktu sebentar suruh bikin tulisan blog di kelas.... biasanya gw kalo bikin tulisan yaa dalam keadaan tenang, ada kopi dan ada musik yang menemani.... hahaha


oke langsung aja, kali ini saya akan praktek pembuatan Jaringan Sederhana  bersama teman saya dari kelompok 8 mata kuliah Jaringan Komputer.

PEER to PEER

Pertama saya akan belajar mengubungkan 2 laptop kemudian test ping dan sharing data.

Praktikum Jaringan Komputer - Knfigurasi SERVER (DHCP, DNS, WEB) - Pertemuan 6

SERVER (DHCP, DNS, WEB)

Assalamualaikum Wr Wb

Bagaimana kabar teman teman semua hari ini? Semoga baik dan selalu dalam lindunganNya.. amin

Oke bloger dadakan sudah kembali lagi dari kemalasanya, setelah dari tadi main game mulu karena ga ada kerjaan.. haha

sekarang saya akan menulis lagi seperti biasa, Kisah kisah masalalu yang menghantuiku... eehhh apaan sih ga jelas banget... wkwkwk

Sudah Sudah, kembali ke laptop....

Oke teman teman, pada tulisan kali ini saya akan menulis rangkuman perkuliahan pada pertemuan 6 Mata kuliah Praktikum Jaringan Komputer. Dosen yang mengajar Bpk Andry, tapi pada pertemuan ke 6 beliau tidak bisa hadir karena sedang ada penyusunan soal apa gitu... lupa gw. Jadi yang masuk memberikan materi Kak Hasan sebagai asdos pengganti, karena Kak Wez sedang ada kesibukan lain.

Pada pertemuan ke 6 saya belajar sekilas tentang Server, yaitu DHCP server, DNS Server dan Web server.

Dalam sebuah perusahaan, kampus atau kantor pemerintahan pasti memiliki sebuah jaringan komputer.

Jaringan Komputer - Topologi Jaringan (Pertemuan 5)

TOPOLOGI JARINGAN

Assalamualaikum Wr Wb

Halo teman teman sekalian gimana kabarnya hari ini, sudah makan? atau masih menunggu balasan pesan? sudah tinggalkan... isi tenagamu untuk cinta yang baru.

ehhh kok jadi bahas cinta cintaan hehe

oke teman teman pada kesempatan kali ini saya mau menulis lagi tentang apa yang saya pelajari pada perkuliahan. Pada pertemuan 5 mata kuliah Jaringan Komputer saya belajar tentang Topologi Jaringan.

Jadi apa sih jaringan komputer itu? Buat apa sih?

Praktikum Jaringan Komputer - Install Packet Tracer dan Membuat VLAN (Pertemuan 5)

CISCO PACKET TRACER

Pada pertemuan 5 mata kuliah praktikum jaringan komputer, saya menginstall cisco packet tracer dan belajar membuat vlan pada switch.

Apa itu cisco packet tracer?

Cisco Packet tracer adalah simulator perangkat jaringan cisco yang yang digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program Ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

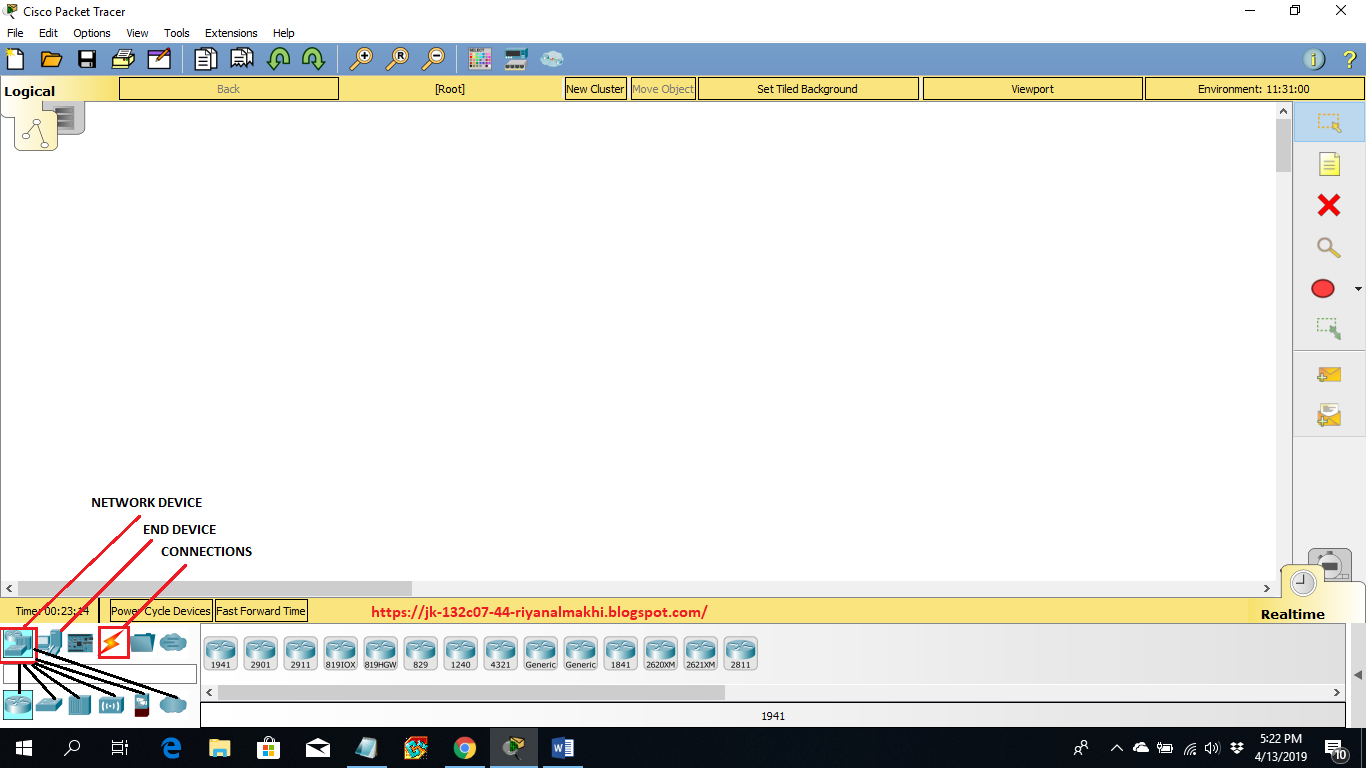

Setelah selesai intall, dibawah ini adalah halaman utama cisco packet tracer.

PENGENALAN PACKET TRACER

Dalam menggunakan packet tracer ada beberapa perangkat yang umum digunakan, yaitu:

• ROUTER

• SWITCH

• END DEVICE

• CONNECTIONS

• PENJELASAN MENU

Network Device

Jika kita kilik network device, maka akan muncul peralatan seperti Router, Switch, Hubs, Wirelless device, security.

End Device

Jika kita klik end device, maka akan muncul peralatan yang bisa kita pilih untuk digunakan sebagai bahan belajar seperti PC, Laptop, Server, Printer, IP Phone dll.

Connections

jika kita klik conections maka akan muncul kebel kabel yang bisa kita gunakan untuk menghubungkan beberapa device yang nantinya akan kita gunakan sebagai media belajar.

Setelah mengenal beberapa device yang biasa digunakan dan mengenal beberapa menu yang ada, selanjutnya kita akan belajar VLAN.

• VLAN

VLAN(Virtual Local Area Network)

Setelah mengetahui menu yang ada di packet tracer, kali ini kita akan belajar membuat VLAN. Jadi apa sih VLAN?

VLAN Merupakan pengelompokan suatu perangkat pada satu LAN atau lebih yang dikonfigurasi. dengan memakai konsep vlan kita bisa mengatur suatu jaringan supaya lebih kompleks dan mudah dipahami. Dengan menggunakan vlan kita bisa mengatur perangkat mana saja yang boleh saling berkomunikasi atau tidak.

• Praktek Setting VLAN

Sebelumnya kita tentukan topologinya terlebih dahulu seperti dibawah ini

Jika melihat topology di atas dapat kita baca, tujuan kita adalah membuat 2 VLAN yaitu vlan hijau dan vlan ungu dengan masing masing ada 2 PC pada vlan yang terkoneksi ke switch. langkah pertama kita setting PC dengan IP yang sudah di tentukan. Setelah itu kita konfigurasi Switch untuk membuat VLAN dan menentukan jalur koneksinya.

Konfigurasi Switch

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 100

Switch(config-vlan)#name hijau

Switch(config-vlan)#vlan 200

Switch(config-vlan)#name ungu

Switch(config-vlan)#exit

Switch(config)#

Switch(config)#Interface range fa0/1 - 2

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 100

Switch(config-if-range)#exit

Switch(config)#interface range fa0/3 - 4

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 200

Switch(config-if-range)#

Switch#

Setelah kita masukan konfigurasi pada switch, kita cek terlebih dahulu dengan command " Show vlan brief" untuk mengetahui vlan yang telah kita buat.

Jika melihat gambar di atas kita telah sukses mengkonfigurasi switch sesuai dengan scenario diawal.

Vlan 100 namanya hijau dan jalur yang di lewati yaitu port 1 dan 2. Vlan 200 namanya ungu  dan jalur yang dilewati port 3 dan 4.

Setelah itu kita test, apakah PCantar vlan yang sama bisa saling komunikasi. di bawah ini adalah gambar hasil test yang dilakukan.

Jika melihat gambar di atas , kita telah sukses membuat VLAN pada switch dan pc yang berada pada vlan yang sama bisa saliing berkomunikasi.

Sekian rangkuman dari saya untuk pertemuan ke 5 mata kuliah praktikum jaringan komputer, semoga bermanfaat.

Best Regards

Riyan Almakhi

Praktikum Jaringan Komputer - Subnetting (Pertemuan 4)

Subnetting

1. Alamat IP di Desain untuk digunakan secara berkelompok (sub-Jaringan/subnet).
2. Subnetting adalah cara untuk memisahkan dan mendistribusikan beberapa alamat IP.
3. Bisa juga subnetting disebut sebagai pembatas jumlah host yang dapat terkoneksi dalam sebuah network.
4.  Host/perangkat yang terletak pada subnet yang sama dapat berkomunikasi satu sama lain secara langsung.

Untuk menghitung subnetting kita harus bisa mengkonversi bilangan decimal ke biner.

Perhitungan dalam subnetting:

1. Jumlah subnet = 2^N
2. Jumlah Host/Subnet = 2^H-2

Contoh:

IP Address                               = 192.168.10.0/26

Subnetmask (decimal)          = 255.255.255.192

Subnetmask (biner)               =11111111.11111111.11111111.11000000

1.  Jumlah subnet dirumuskan 2^N dimana N adalah banyaknya angka biner 1 pada oktet terahir. Jadi 2² = 4 subnet
2.  Jumlah host/subnet dirumuskan 2^H-2 dimana H adalah banyaknya angka biner 0 pada oktet terahir. Jadi 2⁶-2 = 62 host/subnet
3. Subnetmask 255.255.255.(256-64 (Jumlah IP)). jadi subnetmask 255.255.255.192
4. Blok Subnet = 256-192 (oktet terahir pada subnetmask) = 64, 64+64=128, 128+64=192

Jadi ada 4 blok subnet yaitu 0,64,128,192

Karena ada 4 Subnet jadi total ada 4 jaringan yang dapat di buat

Jaringan ke 1

Network ID      = 192.168.10.0

Host min          = 192.168.10.1

Host max         = 192.168.10.62

Broadcast        = 192.168.10.63

Jaringan ke 2

Network ID      = 192.168.10.64

Host min          = 192.168.10.65

Host max         = 192.168.10.126

Broadcast        = 192.168.10.127

Jaringan ke 3

Network ID      = 192.168.10.128

Host min          = 192.168.10.129

Host max         = 192.168.10.190

Broadcast        = 192.168.10.191

Jaringan ke 4

Network ID      = 192.168.10.192

Host min          = 192.168.10.193

Host max         = 192.168.10.254

Broadcast        = 192.168.10.255

Dengan adanya subnetting akan mempermudah kita dalam mengatasi troubleshoot. Semisal jaringan 1 kita atur untuk Dosen, jaringan 2 kita atur untuk Mahasiswa, jaringan 3 kita atur untuk Staff, jaringan 4 kita atur untuk Umum. Jadi semisal kita ada masalah pada jaringan dosen, ya kita akan cepat mengatasi troubleshootnya dengan mengecek perangkat yang terhubung dengan jaringan tersebut.

Sekian rangkuman dari saya, semoga dapat dipahami.

Jaringan Komputer - Membuat Kabel Straight dan Cross (Pertemuan 4)

Assalamualaikum Wr Wb

Bagaimana kabarnya teman teman sekalian, semoga baik baik saja yaa.

Oke teman teman langsung saja ya ke intinya, jadi disini saya ada tugas krimping kabel UTP dari dosen mata kuliah Jaringan Komputer. Disini saya dan teman teman anggota kelompok akan membuat Kabel Straight dan Cross.

Dan proses pembuatanya akan dibuat video dan diupload ke channel Youtube. Teman teman bisa liat videonya pada link di bawah ini, tetapi sebelum menonton video sebaiknya teman teman baca dulu penjelasan dibawah supaya waktu liat videonya temean teman sekalian paham.

https://www.youtube.com/watch?v=3YDb8E1wVSY&t=52s

Sebelum lanjut krimping kabel, ada hal yang perlu kita ketahui terlebih dahulu. Untuk apa sih membut kabel Straight dan Cross, dan kabel straight dan corss itu apa.

Jadi tujuan kita membuat kabel ini adalah supaya bisa dipakai untuk menghubungkan dua komputer atau lebih sehingga bisa saling berkomunikasi satu sama lain. Untuk mengubungkan komputer satu dengan yang lainya emang harus pakai kabel ya? emm engga juga, media yang digunakan untuk menghubungkan antara komputer satu dengan yang lainya tidak hanya dengan media kabel UTP. Masih banyak dengan media lain, mungkin pada kesempatan lain akan saya bahas. Tetapi pada kesempatan kali ini saya akan menggunakan media kabel UTP sebagai jalur komunikasi antar komputer. emm Jadi apa sih kabel straight dan cross itu?

Kabel Straight adalah kabel yang digunakan untuk menghubungkan dua device yang berbeda, dan masing masing ujung konektornya sama urutan penyusunan warna kabelnya kabelnya. Kabel ini digunakan untuk menghubungkan : Komputer ke Switch, Komputer ke Hub, Switch ke Router.

Kabel Cross adalah kabel yang digunakan untuk menghubungkan dua device yang sama, dan masing masing ujung konektornya berbeda penyusunan warna kabelnya. Kabel ini digunakan untuk menghubungkan: Komputer ke Komputer, Switch ke Switch dan Router ke Router.

Adapun perbedaan penyusunan warnanya sebagai berikut

Kabel Straight susunan warna yang digunakan antara ujung A dan B sama:

Susunan pada ujung ke A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. coklat

Susunan pada ujung B sama dengan susunan ujung A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. coklat

Kabel Cross susunan yang digunakan antara ujung A dan B berbeda

Susunan pada ujung ke A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. coklat

Susunan pada ujung ke B

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. coklat

Adapun Bahan Peralatan yang di butuhkan untuk krimping kabel.

1. Kabel UTP (Panjang Sesuai Kebutuhan)
2. Tang Krimping
3. Lan Tester
4. Cutter
5. Konektor RJ45

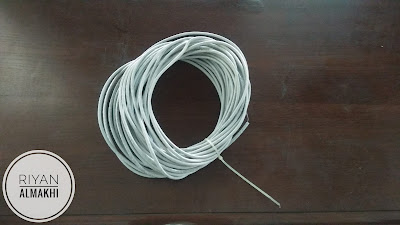

Kabel UTP

Tang Krimping

Lan Tester

Cutter

Konektor RJ45

Proses Krimping:

1. Kupas ujung kebel UTP kira kira 3 cm
2. luruskan kabel yang melilit
3. Susun warna kebel sesuai kabel yang mau di buat
4. Setelah di luruskan potong ujung kabel dengan tang krimping atau gunting supaya rata.
5. Kira kira panjang kabel yang sudah diluruskan menjadi 1,5 cm supaya ujung kupasan kabel bisa terjepit dengan konektor ketika di pres.
6. Masukan kabel ke konektor RJ45 dan pastikan ujung kabel bisa menyentuh ujung konektor
7. Pastikan urutan kabel sudah benar, jika sudah yakin benar maka konektor bisa dipres dengan tang krimping.
8. Setelah di pres, lalu tes hasilnya dengan menggunakan LAN TESTER dan pastikan lampu menyala semua dan urutanya benar.
9. Selesai. dan kabel bisa digunakan sesuai kebutuhan

Sekian Resume dari saya, semoga bermanfaat untuk kita semua.

Wassalamualaikum Wr Wb

Praktikum Jaringan Komputer - IP Address (Pertemuan 3)

IP Address

IP (Internet Protocol) terdapat dalam Network Layer (layer 3) OSI.

IP Address digunakan untuk pengalamatan suatu PC/host secara logic

Terdapat 2 jenis IP Address

IPv4

- Pengalamatan 32 Bit

IPv6

- Pengalamatan 128 Bit

IPv4 diekspresikan dalam notasi desimal bertitik, yang dibagi ke dalam 4 buah oktet berukuran 8-bit. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255.

Aturan Pengalamatan IP Address

1. Tidak boleh ditulis 0 semua di okter terakhir berdasarkan kelas, contoh nya 192.168.10.0 / 172.16.0.0 / 10.0.0.0

2. Tidak boleh ditulis 1 semua di okter terakhir berdasarkan kelas, contoh nya 192.168.10.255 / 172.16.255.255 / 10.255.255.255

Di IPv4 sendiri terdiri dari 3 class, yaitu class A, class B dan Class C.

Kelas A

Format                           : NNNNNNNN.HHHHHHHH.HHHHHHHH.HHHHHHHH

Subnet Mask (biner)      : 11111111.00000000.00000000.00000000

Subnet Mask (desimal   : 255.0.0.0

Prefit Length                  : /8

Contoh                            : 10.10.10.1

Keterangan

N = Network

H = Host

Kelas B

Format                           : NNNNNNNN.NNNNNNNN.HHHHHHHH.HHHHHHHH

Subnet Mask (biner)      : 11111111.11111111.00000000.00000000

Subne Mask (desimal)  : 255.255.0.0

Prefix Length                : /16

Contoh                           : 172.16.1.1

Keterangan

N = Network

H = Host

Kelas C

Format                           : NNNNNNNN.NNNNNNNN.NNNNNNNN.HHHHHHHH

Subnet Mask (biner)      : 11111111.11111111.11111111.00000000

Subnet Mask (desimal)  : 255.255.255.0

Prefix Length                 : /24

Contoh                            : 192.168.1.1

Keterangan

N = Network

H = Host

Praktek Transfer File dari laptop ke Laptop dengan cara Pear to Pear

1. Hubungkan laptop A dan B menggunakan kabel lan

2. Setting kedua laptop menggunakan IP yang satu network. Contoh (laptop A, IP : 192.168.1.1 kemudian laptop B pakai IP : 192.168.1.2)

3. Cara setting IP: Open Network & Internet Setting > Ethernet > Change adapter Option

4. Klik Kanan pada gambar PC dan Konektor kabel > Klik Propertis

5. Klik Internet Protocol Version 4 (TCP/IPv4) > Klik Propertis > pilih Use the following IP Address ( Kemudian atur IP addressnya sesuai ketentuan diawal)

6. Setelah mengatur IPv4, klik button OK.

7. Setelah laptop A dan B diatur IP Addressnya lakukan tes Ping dari laptop A ke IP laptop B dan juga sebaliknya. Dan pastikan pingnya reply.

8. Jika sudah reply baru bisa praktekan sharing file.

Jaringan Komputer - Perangkat Jaringan Komputer (Pertemuan 3)

Perangkat yang digunakan untuk membuat jaringan komputer

Assalamualaikum Wr Wb

Bagaimana kabar teman teman sekalian hari ini? semoga selalu dalam keadaan baik dan selalu dalam Lindungan-Nya. Amin

Pada kesempatan kali ini saya akan membuat resume perangkat jaringan yang dipelajari pada mata kuliah Jaringan Komputer. Pada pertemuan ke 3 dosen mengenalkan pada siswanya tentang perangkat yang digunakan untuk membuat sebuah jaringan komputer.

Apa sih jaringan komputer? Oke Jika teman teman sekalian lupa apa itu jaringan komputer. Teman teman bisa lihat di postingan saya sebelumnya https://jk-132c07-44-riyanalmakhi.blogspot.com/2019/03/jaringan-komputer-pertemuan-1_19.html

Pemakaian perangkat jaringan disesuaikan dengan kebutuhan yang ada. Misalkan saya ingin membangun sebuah jaringan komputer dengan user sekitar 40 orang. Jadi perangkat yang saya butuhkan adalah Router, Switch, Acces Point dll.

Oke langsung saja kita bahas perangkat jaringan dan pendukungnya yang di perlukan untuk membangun sebuah jaringan komputer.

 1.   Router

Router adalah sebuah komputer khusus, router mempunyai komponen-komponen dasar yang sama dengan PC desktop, Router mempunyai CPU, memori, sistem bus, dan banyak interface input/output. Router didisain untuk melakukan tugas khusus yang tidak dimiliki oleh PC desktop. Contoh, router menghubungkan dan mengijinkan komunikasi antara dua jaringan dan menentukan jalur data yang melalui koneksi jaringan.

Sama dengan PC, router membutuhkan operating system untuk menjalankan fungsinya, yaitu Internetwork Operating System (IOS) software untuk menjalankan file-file konfigurasinya. Konfigurasi-konfigurasi ini berisi perintah-perintah dan parameter yang mengontrol aliran trafik yang masuk dan keluar dari router. Router menggunakan protokol routing untuk menentukan jalur terbaik.

Komponen utama dari router adalah random-access memory (RAM), nonvolatile random-access memory (NVRAM), flash memory, read-only memory (ROM) dan interface-interface. Router mempunyai interface baik untuk LAN maupun WAN. Teknologi WAN selalu menggunakan router. Router menggunakan koneksi WAN untuk berkomunikasi dengan lainnya. Router merupakan peralatan backbone dari intranet skala besar atau internet. Router beroperasi di layer 3 OSI, melakukan keputusan berdasarkan alamat jaringan. Dua fungsi utama dari router adalah memilih jalur terbaik dan sebagai switching paket-paket data ke inetrface yang dituju. Untuk melakukan fungsinya itu, router selalu membentuk tabel routing dan pertukaran informasi mengenai jaringan dengan router lainnya.

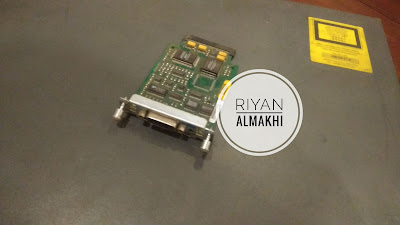

Dibawah ini adalah bentuk fisik router keluaran Cisco. Jika pada simulator biasanya router akan di simbolkan dengan lingkaran.

2.     Switch

Switch adalah sebuah perangkat jaringan pada komputer yang memungkinkan untuk menghubungkan perangkat pada sebuah jaringan komputer dengan menggunakan pertukaran paket untuk menerima, memproses, dan mengirimkan data dari satu perangkat ke perangkat lainnya ataupun sebaliknya.

Adapun jenis switch layer dua akan memproses data pada ke data link (layer kedua), sementara switch layer tiga akan memproses data ke network (layer ketiga). Setiap layer memiliki fungsi dan peranannya masing-masing. Kemudian data-data tersebut nantinya akan diteruskan ke layer-layer selanjutnya.

Pada dasarnya switch dibagi menjadi dua jenis, yaitu switch managed dan switch Unmanaged. Hal mendasar yang menjadi perbedaan antara kedua switch ini adalah  tentang kemampuan yang dapat dilakukan. Dari segi harga jauh lebih mahal switch Managed.

Managed, switch yang satu ini bisa di konfigurasi atau di atur semau kita. apa aja yang bisa di konfigurasi ?

- IP Adress

- VLAN

- dll

Untuk melakukan konfigurasi dapat dilakukan melalui Port Serial (Com), telnet,dll

Unmanaged, kalau switch yang satu ini tidak bisa di konfigurasi atau diatur2 seperti switch jenis managed, switch ini bisa langsung di pakai. wihhhh senengnya ga ribet konfigurasi bisa langsung dipake aja. Tapi... ada tapinya ini... jika ada masalah tidak bisa melakukan Trouble Shooting, karena memang switch yang satu ini emang ga bisa di apa2kan.

Dan dibawah ini adalah bentuk fisik Switch Managed keluaran cisco. Jika pada simulator, switch akan di simbolkan persegi panjang dengan dua garis. Perbedaan Switch dengan Router secara fisik yang sangat mudah di ingat atau di kenali yaitu router portnya sedikit sedangkat switch mempunyai port yang banyak, ada yang 8 port, 24port dan 48 port.

3.     Repeater

Repeater merupakan perangkat jaringan yang berfungsi untuk menerima sinyal. jika kita menggunakan perangkat ini maka jaringan kita akan semakin luas, karena repeater menerima sinyal kemudian memperluas sinyal yang sama. Fungsi utamanya yaitu untuk memperluas jaringan wifi dan sebagai penguat sinyal.

4.     Bridge

Bridge adalah suatu alat yang dapat menghubungkan jaringan komputer LAN (Local arean Network) dengan jaringan LAN yang lain. Bridge dapat menghubungkan tipe jaringan komputer berbeda-beda (misalnya seperti Ethernet & Fast Ethernet), ataupun tipe jaringan yang serupa atau sama.

Alat ini bekerja pada data Link layer model OSI (Open System Interconnection), Karena itu bridge bisa menyambungkan jaringan komputer yang memakai metode transmisi atau medium access control yang tidak sama atau berbeda. Bridge juga adalah alat yang bisa mempelajari alamat link yang ada pada setiap perangkat yang terhubung dengannya dan juga mengatur alur frame berdasarkan alamat tersebut.

5.     Network Interface Card (NIC)

NIC adalah singkatan dari kepanjangan Network Interface Card. NIC adalah sebuah peralatan elektronik yang dibuat pada sebuah papan PCB yang akan melakukan konversi sinyal sehingga sebuah workstation bisa mengirim dan menerima data dalam jaringan. Sering disebut juga dengan Ethernet card, atau sering juga disebut LAN card. NIC merupakan kartu jaringan yang dipasang pada slot ekspansi pada komputer.

NIC bekerja pada lapisan fisik, di mana data dipecah menjadi bit kemudian dikirim melalui jaringan ke komputer lain yang kemudian dirangkai kembali menjadi data utuh. Setiap NIC memiliki kode unik tersendiri, artinya cuma ada satu, yang terdiri atas 12 digit kode yang disebut dengan MAC Address (Media Access Control). Tujuan adanya MAC address adalah untuk menghindari tabrakan antar data di jaringan.

Dibawah ini merupakan contoh NIC untuk perangkat Switch keluaran Cisco untuk kabel serial.

Demikian sedikit resume yang bisa saya buat, jika menurut teman teman sekalian bermanfaat silahkan di share ke teman yang lain supaya sama sama belajar.

Terimakasih

Wassalamualaikum Wr Wb

Referensi

http://www.pengertianku.net/

https://www.nesabamedia.com/
