VLAN

VLAN adalah suatu LAN Virtual yan difungsikan untuk menghemat suatu perangkat jaringan, yang dimplementasikan pada switch. Dengan adanya VLAN ini kita dapat membuat beberapa jaringan yang berbeda dalam sebuah switch. secara default, switch mempunyai VLAN 1. Disini kita akan belajar membuat VLAN pada switch yang Manageable.

Perlu diketahui juga, jenis switch ada 2 yaitu manageable dan unmanageable. switch manageable adalah switch yang bisa di konfigurasi dan switch unmanageable adalah switch yang tidak bisa dikonfigurasi. Perbedaanya apa? dari segi harga lebih mahal switch manageable dan dari segi kemampuan juga berbeda.

Jika kita menggunakan switch unmanageable, switch switch yang harganya ratusan ribu, maka semua portnya hanya bisa digunakan untuk koneksi ke PC yang sama networknya. Sedangkan pada switch manageable kita bisa membuat switch digunakan untuk network yang berbeda. Dengan adanya VLAN kita bisa mengelompokan user sesuai kebutuhan, Misal membuat VLAN Dosen, Vlan Mahasiswa dll.

• Network Lab

• Metode lab

1. Gunakan topologi di atas, dan konfigurasi IP sesuai pada gambar.
2. Buat 2 buah VLAN pada switch (VLAN100 dan VLAN200).
3. Konfigurasi nama dari setiap VLAN. VLAN100 nama DOSEN, VLAN200 nama MAHASISWA.
4. Interface Fa0/1 dan Fa0/2 dimasukan ke VLAN 100.
5. Interface Fa0/3 dan Fa0/4 dimasukan ke VLAN 200.

• Verivikasi Lab

1. Lakukan tes ping antar PC yang VLAN nya sama

• Konfigurasi Switch

Switch>en

Switch#conf t

Switch(config)#hostname SW-RIYAN

SW-RIYAN(config)#vlan 100

SW-RIYAN(config-vlan)#name DOSEN

SW-RIYAN(config-vlan)#vlan 200

SW-RIYAN(config-vlan)#name MAHASISWA

SW-RIYAN(config-vlan)#exit

SW-RIYAN(config)#interface range fa0/1 - 2

SW-RIYAN(config-if-range)#switchport mode access

SW-RIYAN(config-if-range)#switchport access vlan 100

SW-RIYAN(config-if-range)#exit

SW-RIYAN(config)#interface range fa0/3 - 4

SW-RIYAN(config-if-range)#switchport mode access

SW-RIYAN(config-if-range)#switchport access vlan 200

SW-RIYAN(config-if-range)#exit

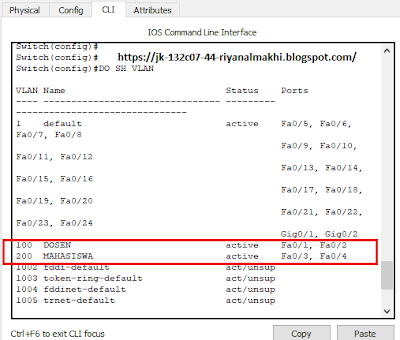

Dengan Konfigurasi di atas, kita telah sukses membuat vlan dan memasukan port port untuk masing masing vlan. Untuk Verifikasi Pastikan PC dengan vlan yang sama bisa saling ping.  Semoga sukses.

Gambar diatas menunjukan kita telah sukses melakukan kirim paket antar komputer dengan Vlan yang sama.

Sekian rangkuman dari saya tentang VLAN static, insyaallah teman teman semua bisa memahaminya. Pada postingan selanjutnya saya akan membahas tentang VLAN menggunakan DHCP Router.
