Jaringan Komputer - Pembuatan Jaringan Sederhana 3 (Pertemuan 14)

Assalamualaikum wr wb


Apa kabar teman teman hari ini?

Pada postingan kali ini saya akan membuat tugas blog pertemuan 14 yaitu pembuatan jaringan sederhana, topologi sudah di tentukan dan pemberiaan ip juga judah di tentukan. jadi tinggal masukan konfigure IP ke perangkat sesuai perintahnya.

oke langsung saja

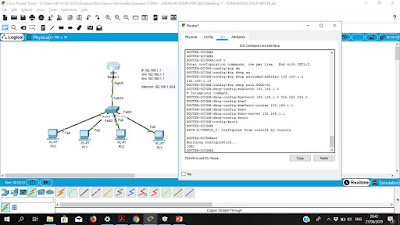

Topologi Lab

Ketentuan

1. Buatlah jaringan komputer sesuai dengan topologi yang telah disediakan
2. Pada jaringan tersebut tuangkan sistem keamanan melalui line console dan line vty serta encripsikan password tersebut.
3. Buatlah banner motd.
4. Router Interface G0/0 memiliki IP: 192.168.10.1/24
5. Router Interface G0/1 memiliki IP: 192.168.11.1/24 dan digunakan sebagai DHCP Server

Excluded 192.168.11.1 192.168.11.40
Excluded 192.168.11.150 192.168.11.254

DHCP Pool JARINGAN-KOMPUTER

Jaringan Komputer - Fungsi Protokol (Pertemuan 11)

FUNGSI PROTOKOL

Assalamualaikum wr wb

Halo teman teman semua, pada kesempatan kali ini saya akan membuat rangkuman dari fungsi protokol-protokol di bawah ini. Jadi pada pertemuan 11 ada banyak sekali tugas. Pada postingan sebelumnya pertemuan 11 membuat DHCP Server dan sekarang menjelaskan fungsi protokol,

Fungsi protokol yang akan di jelaskan adalah:

1. ICMP
2. POP3
3. SMTP
4. FTP
5. ARP

ICMP

Internet Control Message Protocol (ICMP) adalah salah satu protokol inti dari keluarga protokol internet. ICMP utamanya digunakan oleh sistem operasi komputer jaringan untuk mengirim pesan kesalahan yang menyatakan, sebagai contoh, bahwa komputer tujuan tidak bisa dijangkau.

ICMP berbeda tujuan dengan TCP dan UDP dalam hal ICMP tidak digunakan secara langsung oleh aplikasi jaringan milik pengguna. salah satu pengecualian adalah aplikasi ping yang mengirim pesan ICMP Echo Request (dan menerima Echo Reply) untuk menentukan apakah komputer tujuan dapat dijangkau dan berapa lama paket yang dikirimkan dibalas oleh komputer tujuan.

Praktikum Jaringan Komputer - Dynamic Routing OSPF (Pertemuan 12)

DYNAMIC ROUTING - OSPF

Assalamualaikum Wr Wb

Bagaimana kabarnya teman teman hari ini? Semoga baik dan selalu dalam lindungan-Nya , Amin..

Oke pada kesempatan kali ini seperti biasa saya akan membuat tulisan tentang perkuliahan. hehe emang ini blog isinya ya rangkuman perkuliahan dan tugas tugas yang diberikan. semoga tulisan saya yang tidak seberapa ini bisa bermanfaat buat saya pribadi dan teman teman yang brekunjung ke blog saya ini.

Kali ini saya akan menuliskan perkuliahan pertemuan 12 mata kuliah Praktikum Jaringa  Komputer. Hari ini saya masuk ke Lab Jaringan lebih awal seperti biasanya, aturan saya masuk Pukul 20:00 sesuai jadwal perkuliahan, tetapi saya masuk pukul 19:00 lebih awal sejam demi bisa mendapat penjelasan dari Pak Andry selaku dosen yang mengajar.

Setelah kemarin belajar STATIC ROUTING sekarang belajar DYNAMIC ROUTING OSPF.

Oke langsung saja kita belajar Lab OSPF.

Topologi Lab

Metode Lab

• Buatlah Topologi seperti pada gambar di atas
• Konfigurasi Interface router sesuai pada gambar
• Konfigurasi Routing OSPF pada semua router

Verifikasi

• Pastikan semua PC Bisa saling ping
• Pastikan semua IP terlihat pada routing tabel

Konfigurasi

Jaringan Komputer - DHCP SERVER (Pertemuan 11)

KONFIGURASI DHCP SERVER

KONFIGURASI INTERFACE ROUTER

KONFIGURASI DHCP SERVER

Praktikum Jaringan Komputer - STATIC ROUTE (Pertemuan 11)

STATIC ROUTE

Assalamualaikum Wr Wb

Gimana kabarnya teman teman hari ini? semoga selalu dalam keadaan baik dan selalu dalam lindungan-Nya ya. Amin

Pada kesempatan kali ini saya akan menuliskan rangkuman materi yang saya pelajari pada pertemuan ke 11 mata kuliah Praktikum Jaringan Komputer yang di ajar oleh Bpk Andry. Pada pertemuan ini saya belajar desain jaringan routing, pada pertemuan ke 11 ini menggunakan routing static untuk menghubungkan antar perangkat jaringan.

Static route adalah routing yang path/jalurnya ditentukan oleh Network Administrator secara manual kedalam router, untuk menentukan bagaimana router akan sampai ke network/subnet tertentu dengan menggunakan jalur tertentu.

Oke langsung saja, ga usah kelamaan...

Dalam static route, kita akan mengkonfigurasi dengan perintah sebagai berikut :

router(config)# ip route A.B.C.D (Destination Network/host) A.B.C.D (subnetmask) A.B.C.D (Next Hop/IP Tetangga)

Topologi Lab

Metode Lab

• Buatlah topologi seperti pada gambar di atas
• Konfigurasi hostname pada setiap router
• Konfigurasi telnet pada setiap router
• Gunakan username dan pasword untuk telnet
• Konfigurasikan IP pada port router
• Konfigurasikan IP route static

Jaringan Komputer - Pembuatan Jaringan Sederhana 2 - CONNECT A ROUTER TO A LAN (Pertemuan 12

CONNECT A ROUTER TO A LAN

Objectives
Part 1: Display Router Information
Part 2: Configure Router Interfaces
Part 3: Verify the Configuration

Part 1: Display Router Information

Buka Router pilih CLI dan access router menggunakan password yang sudah di buat dalam soal.

Part 2: Configure Router Interfaces

KONFIGURASI ROUTER 1

Konfigurasi Interface gigabitethernet 0/0

Jaringan Komputer - Pembuatan Jaringan Sederhana 2 - CONFIGURING INTIAL ROUTER SETTING (Pertemuan 12)

CONFIGURING INTIAL ROUTER SETTING

Objectivitas
Part 1: Verify the Default Router Configuration
Part 2: Configure and Verify the Initial Router Configuration
Part 3: Save the Running Configuration File

Part 1: Verify the Default Router Configuriaton

Step 1: Establish a console connection to R1.
